La maquina TRICAP/DEP/DPM se instala directamente en la salida de la máquina de llenado para realizar sucesivamente las operaciones de desempolvado, de selección unitaria y eliminación de las cápsulas defectuosas y la detección y expulsión de partículas metálicas.
El desempolvado se efectúa por la acción combinada de una aspiración y la rotación de un tornillo sin fin.
- Elimina los residuos de producto expulsados con la producción (tacos de polvo, micro gránulos).
- Vacía los cuerpos solos dosificados que son expulsados de la máquina de llenado.
Hemos desarrollado 2 tipos de tornillos sin fin de desempolvado específicamente adaptados a cada aplicación:
- Para micro gránulos y polvo no adherentes -> Tornillo sin fin tipo (DEPSIL) con limpieza validada GMP.
- Para polvos adherentes -> Tornillo sin fin tipo (DEPNYLPOL).
Después de la operación de desempolvado, las cápsulas se transfieren a la parte TRICAP que realiza la selección unitaria.
Para cumplir con los requerimientos de selección GMP, los defectos son automáticamente eliminados dentro de 2 recipientes de rechazo específicos.
Las cápsulas controladas conformes son finalmente controladas por el detector de partículas metálicas.
Al detectar la presencia de partículas metálicas, procede automáticamente a su expulsión dentro de un cajón de rechazo específico.
DESEMPOLVADO EN LINEA de las cápsulas dosificadas:

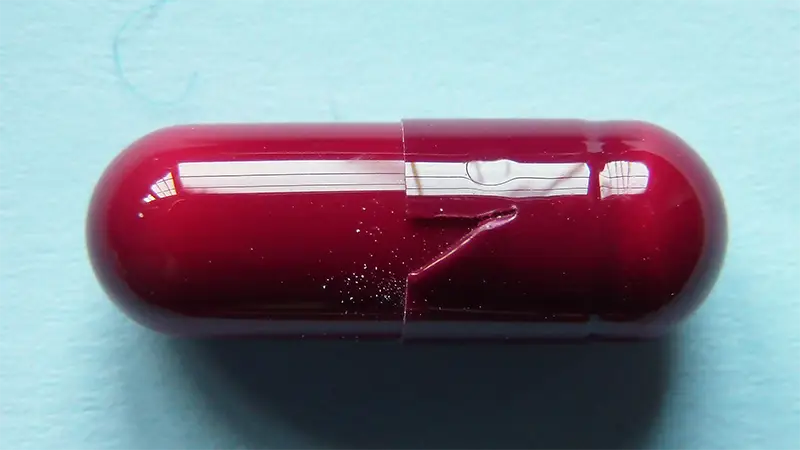

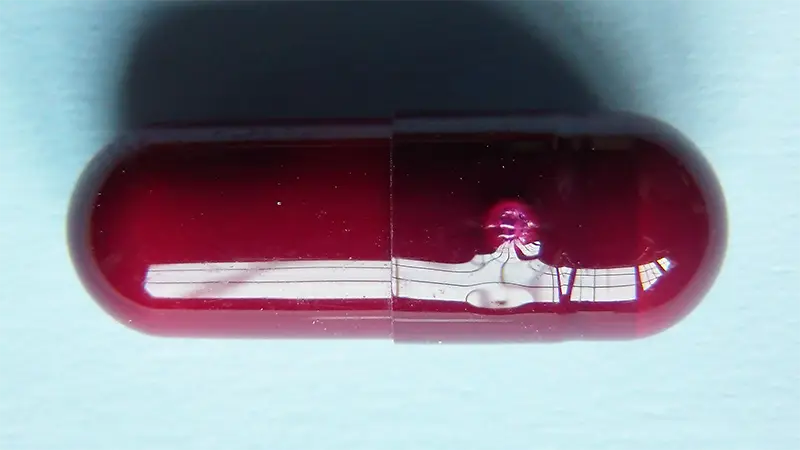

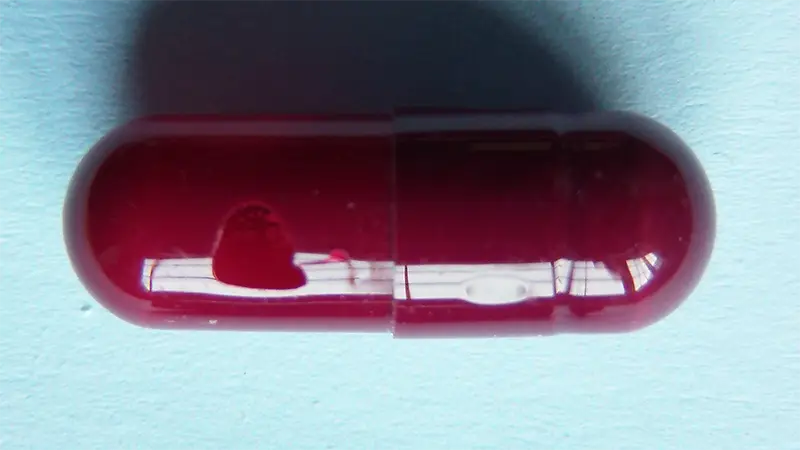

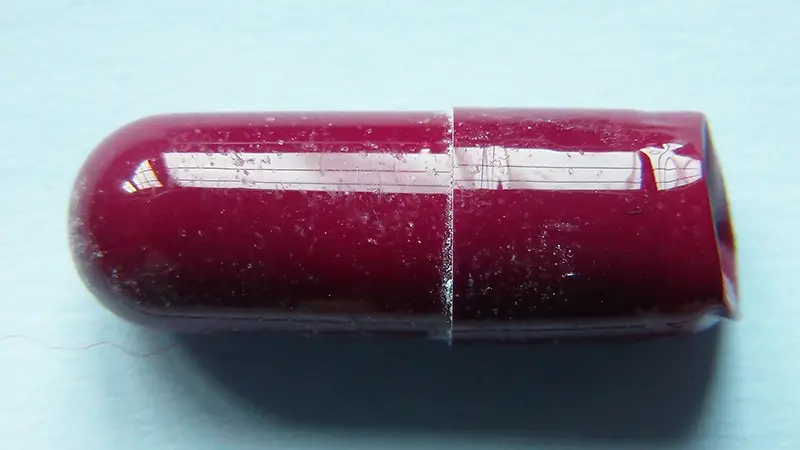

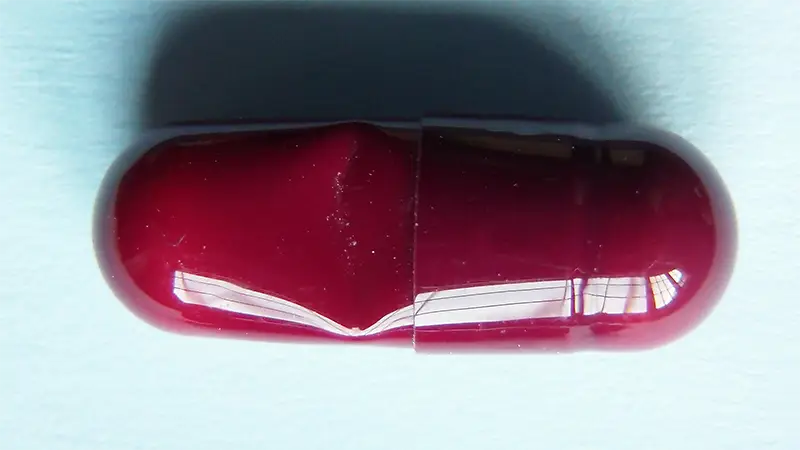

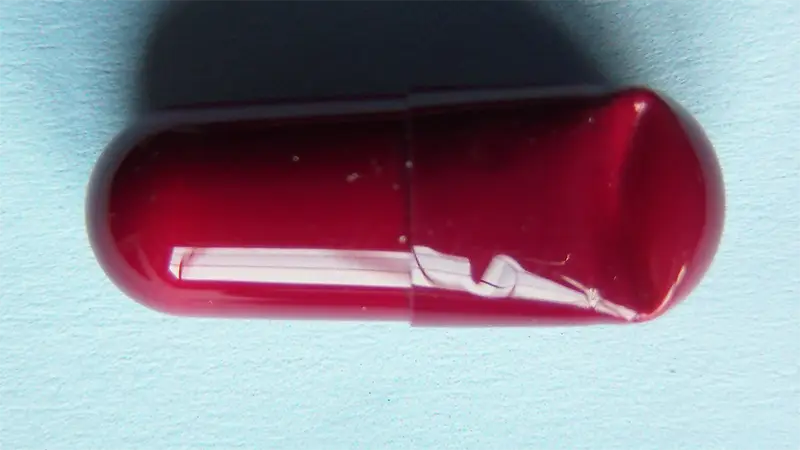

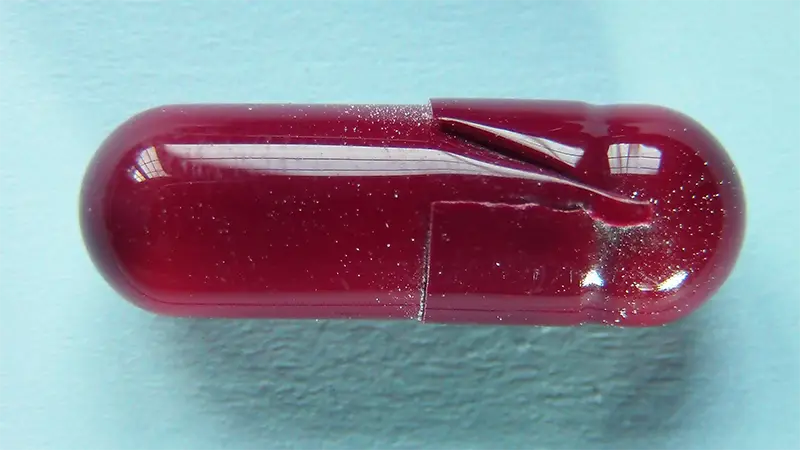

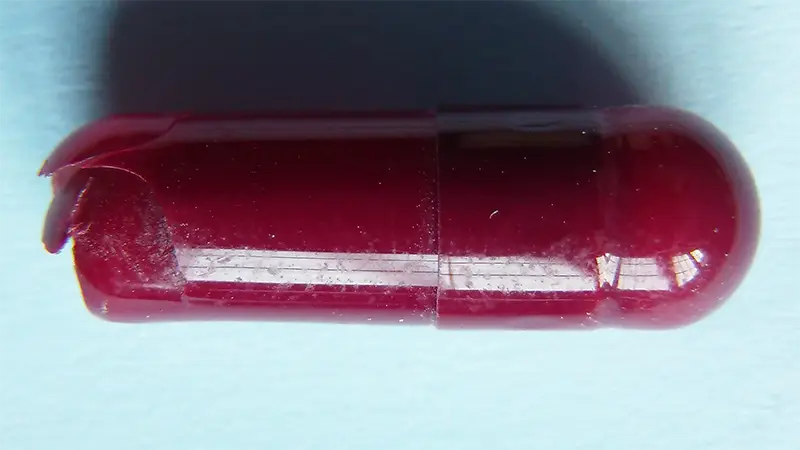

SELECCIÓN AUTOMÁTICA de cápsulas con una deformación sobre el diámetro:
- Cápsula con defecto de ensamblaje:
- Telescópica interna (no visible)
- Telescópica externa
- Tirita, lengüeta.
- Cápsula aplastada, ovalada.
- Cápsula con el polvo o micro gránulos intercalado entre las partes tapa y cuerpo.
- Cápsula con agujero.
- Cápsula con defectos de asperidad, de burbujas…
SELECCIÓN AUTOMÁTICA de cápsulas vacías y partes tapa y cuerpo separados:
- Cápsula vacía.
- Cápsula muy débilmente dosificada (eficaz si < al 15% del peso bruto).
- Cuerpo solo dosificado con producto.
- Partes tapa y cuerpo separados.
DETECCIÓN Y ELIMINACIÓN AUTOMÁTICA de partículas metálicas:
- Sensibilidad FE : 0,30 mm
- Sensibilidad NOFE 0,35 mm
- Sensibilidad AISI 316L : 0,50 mm

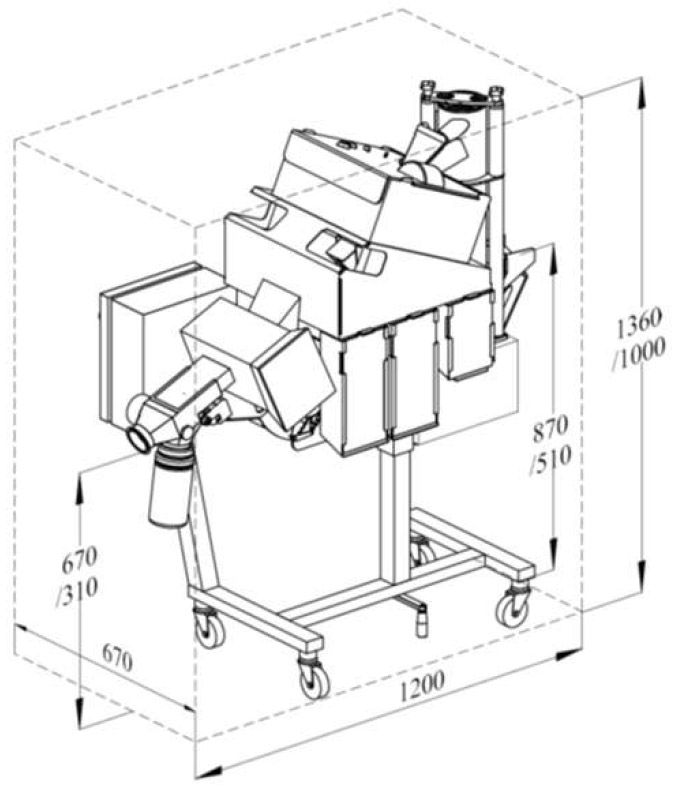

| Características técnicas TRICAP/DEP/DPM: | |
|---|---|
| Capacidad de producción | Hasta 180000 capsulas/hora |
| Formatos disponibles | 000/00/0+/0/1/2/3/4/5 |
| Tiempo para el desmontaje completo | Inferior a 3 minutos |
| Dimensiones en el suelo (largo x ancho) | 120 x 65 cm |
| Altura de entrada de las capsulas (ajustable) | 51 a 87 cm |
| Altura de salida de las capsulas | 20 cm pérdida de gravedad / altura entrada |
| Peso | 120 Kg |
| Alimentación eléctrica | 220V – 50 Hz mono fase |
| Consumo eléctrico | 150W |
| Consumo neumático | MAXI 50l/min (bajo 4 bares) |
